51單片機最小系統組成原理 干貨分享
時間：2018-07-18 來源：未知
一篇《51單片機最小系統組成原理 干貨分享》文章寫給想學和正在學習單片機的童鞋，希望能幫助到你們，最近有很多同學都會問的問題，如何能更快的學會單片機，有什么竅門可以快速看懂電路圖，看了這些問題之后決定寫下這篇文章，下面來解決大家的問題。
單片機學習
單片機的概念、用途什么的，我就不多說了，比我會說的多了去了。俗話說，有圖有真相，我們直接上圖：

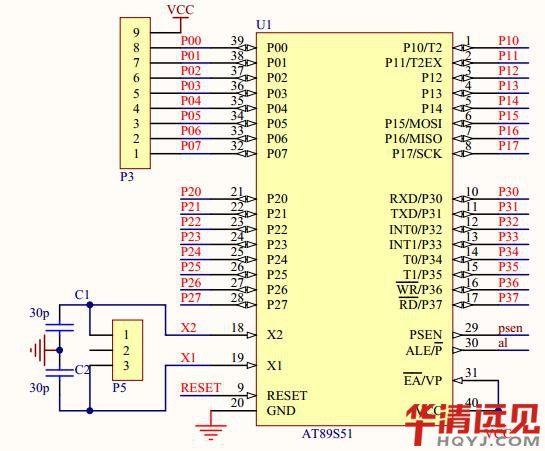

51單片機最小系統
這就是51單片機最小系統原理圖，其中U1，就是最大的那個框框，就是51單片機了。原理圖和實物不同，我們看到管腳的順序比較混亂，那是為了畫圖美觀，真正的單片機實物管腳是順序排列的，我們只要把管腳名稱和編號對應起來就好了。
讓單片機工作，有幾個關鍵的引腳一定要連接。首先是VCC和GND，單片機通電才有動力，才能工作;通常我們都可以通過一個LED指示燈觀察到供電狀態。
51單片機供電腳
電源指示燈
然后是晶振電路。我們常說的CPU的工作頻率是多少多少，就是以這個晶振為參考的，注意是參考，而不是完全相同，因為CPU內部還會對晶振的信號做其他處理。本圖中的晶振沒有用通用的符號來表示，常見的無源晶振元件符號如下圖所示：
單片機外部晶振
如圖所示，無緣晶振有兩個管腳，分別接到單片機的X1和X2腳上，每個管腳還要串接一個電容(C1、C2)接到GND。如果沒有電容，晶振就無法正常起振，單片機就不能工作了。
最后還要注意Reset(復位)信號的處理，單片機啟動后要有一個復位過程，不同的單片機對復位信號要求不同。本圖中的復位信號是高電平有效，因此復位電路中要讓Reset引腳保持低電平，當復位按鈕按下時，Reset引腳變高電平，引發復位動作：
復位電路
如圖，C7是個帶極性電容，上電瞬間有個充電過程，因此Reset引腳會先高后低，讓單片機有個復位動作;
R3是10K的電阻，平時工作狀態時，讓Reset引腳保持在低電平;
K1是按鈕，當按鈕按下后，Reset引腳變成高電平，引發復位。
好了，51單片機的最小系統圖就介紹完畢了，是不是很簡單?恭喜你，你已經朝著單片機的“大坑”邁出了第一步!
