單片機體系結構里，單片機與PC機幾乎一樣。它還包括中央處理器、輸入輸出接口、存儲器等基本模塊，大致與PC機的軟件結構等類似。由于在軟件開發過程中，SCM需要對軟件進行調試，觀察中間結果，消除軟件中的問題。但是由于單片機的應用，它沒有標準的輸入輸出設備，它受到存儲空間的限制，很難適應調試程序的專用軟件。因此，有必要利用單片機仿真器對單片機軟件進行調試。單片機模擬器具有基本的輸入輸出裝置，并有軟件支持程序調試。它使微控制器開發人員可以通過MCU模擬器輸入和修改程序，觀察程序的結果和中間值，測試和觀察支持單片機的硬件，從而大大提高了單片機的編程效率。微型計算機。速率和效果。

一、單片機仿真軟件簡介

仿真軟件專門用于仿真的計算機軟件。它與仿真硬件同為仿真的技術工具。仿真軟件是從50年代中期開始發展起來的。它的發展與仿真應用、算法、計算機和建模等技術的發展相輔相成。1984年出現了第一個以數據庫為核心的仿真軟件系統，此后又出現采用人工智能技術(專家系統)的仿真軟件系統。這個發展趨勢將使仿真軟件具有更強、更靈活的功能、能面向更廣泛的用戶。目前比較風行的是虛擬現實仿真軟件，比如虛擬現實仿真平臺。

二、單片機仿真軟件目標

其目標是不斷改善面向問題、面向用戶的模塊描述能力和對模型實驗的功能。不同技術水平的用戶通過仿真軟件能在不同的程度上采用他們表達問題的習慣語言，方便地與計算機對話，完成建模或仿真實驗。

三、單片機仿真軟件主要功能

①源語言的規范化和處理，即規定描述模型的符號、語句、句法、語法，檢測源程序中的錯誤和將源程序翻譯成機器可執行碼。

②仿真的執行和控制。

③數據的分析和顯示。

④模型、程序、數據、圖形的存儲和檢索。可以通過對軟件的設計來實現這些功能。

仿真軟件分為仿真語言、仿真程序包和仿真軟件系統三類。其中仿真語言是應用最廣泛的仿真軟件。仿真程序包是針對仿真的專門應用領域建立起來的程序系統。軟件設計人員將常用的程序段設計成通用的子程序模塊，并設計一個主程序模塊，用于調用子程序模塊。仿真研究人員使用這種程序包可免去繁重的程序編制工作。仿真程序包除不具備仿真軟件的功能①以外，至少具備功能②、③、④中的任一種。仿真軟件系統以數據庫為核心將仿真軟件的所有功能有機地統一在一起，構成一個完善的系統。它由建模軟件、仿真運行軟件(語言)、輸出結果分析報告軟件和數據庫管理系統組成。

四、單片機仿真軟件Proteus使用方法

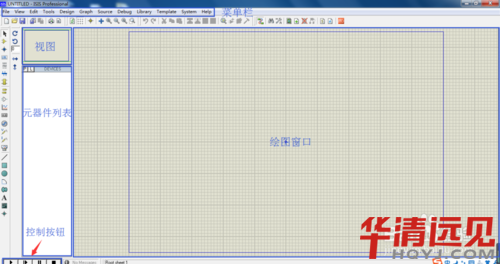

1、打開Proteus軟件，出現以下界面，右面的一大塊是繪圖窗口，左面有視圖小窗口，緊挨著下面分別是元器件列表、控制按鈕

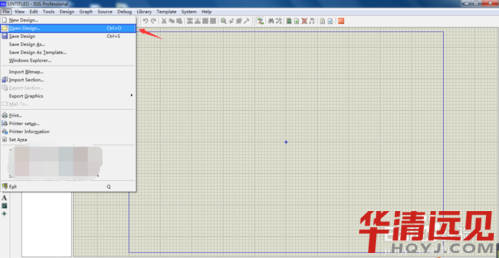

2、點擊菜單欄中的File,在下拉菜單中選擇Open Design(打開設計)，此處在下已經提前準備好了設計圖，下面都以此為例作為講解。

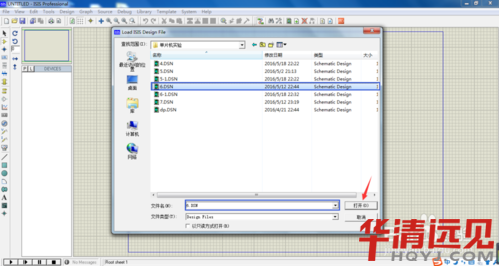

3、然后從中選擇.DSN類型文件(為默認Proteus軟件類型)。

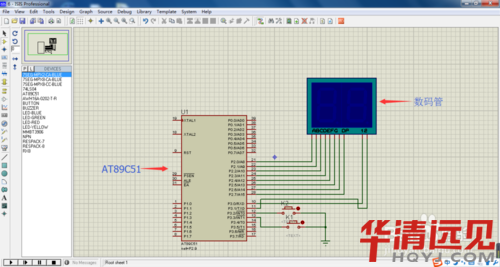

4、打開后，繪圖窗口里面有做好的圖，右面是數碼管，左面的是AT89C51單片機。

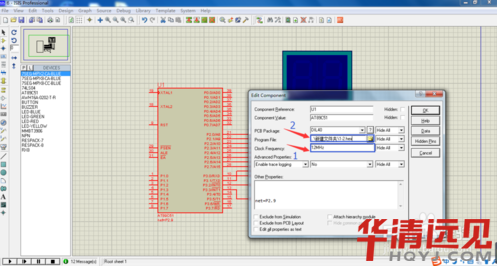

5、在繪圖窗口雙擊AT89C51單片機，彈出窗口，需要根據硬件參數修改時鐘周期，此處為12MHz,再選擇Program File(就是程序的.HEX形式文件)

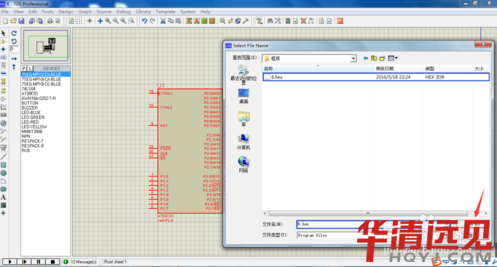

6、此處選擇6.Hex文件加載

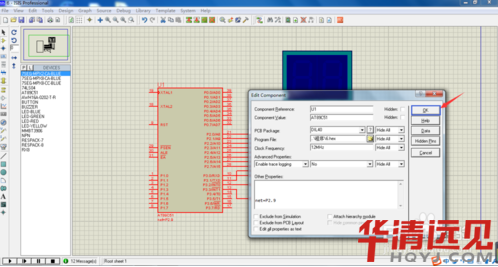

7、然后回到小窗口，其他的可以適當根據需要修改，一般設為默認即可。點擊OK

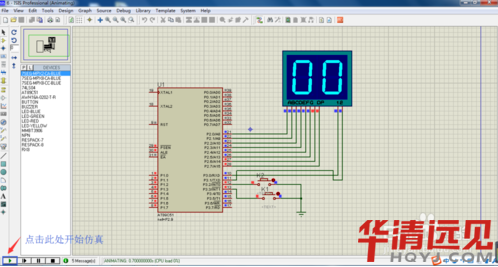

8、現在所有的設置完成，開始仿真，點擊左下角的小三角形。可以看見繪圖窗口中的數碼管亮起。

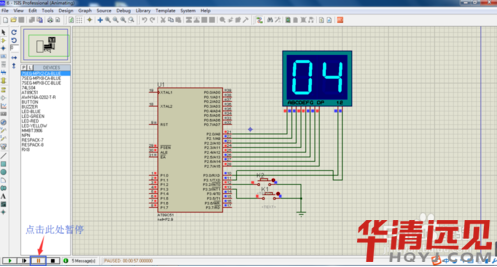

9、點擊左下角的兩根豎線，可以暫停仿真，此時右面的繪圖窗口中的數碼管停止不再運行，保持?jǐn)?shù)字不變

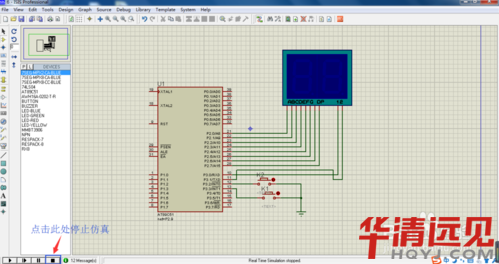

10、最后，若是想要關閉仿真，可以點擊左下角的實心正方形，會看到繪圖窗口中的數碼管停止不亮。
