嵌入式:并行接口介紹
時間：2018-12-24 來源：華清遠見
我們的計算機多種豐富的類型接口，常見的接口包括COM（串行口）、LPT（并行口）、PS/2、RJ-45（以太網）、USB、Express Card、Thunder Bolt（雷電）等。
其中COM口和LPT口算是計算機接口的元老了，早期的計算機上都具有這兩種接口，今天我們來主要介紹一下并行接口。
接口介紹

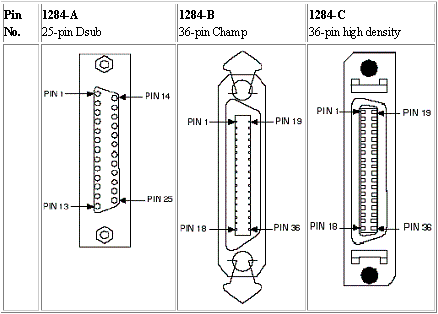

并行接口，指采用并行傳輸方式來傳輸數據的接口標準，一般稱為Centronics接口，現在也稱IEEE1284，我們常見的并口，多為主機上的25針D型接口和打印機上的36針彈簧式接口。事實上，IEEE1284標準規定了三種連接器，分別為A、B、C型
A型
25PINDB-25連接器，只用于主機端�！咀⒁膺@個25PINDB-25連接器與rs232 串口中的rs232 DB-25只是外觀相同】
B型
36PIN0.085inch間距的Champ連接器，帶卡緊裝置，也稱Centronics連接器，只用于外設36PINCentronics插座（SOCKET或FEMALE），用于打印機上。
C型

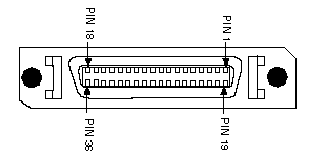

新增加的Mini-Centronics36PIN連接器，也稱為half-pitchCentronics36connector（HPCN36），也有稱MDR36，36PIN0.050inch間距，帶夾緊裝置，既可用于主機，也可用于外設，應用還不夠普遍，因有競爭力的新的接口標準的不斷出現，普及應用很難。新接口還增加了兩個信號線PeripheralLogicHigh和HostLogicHigh，用于通過電纜能檢測到另一端是否打開電源。
接口特點

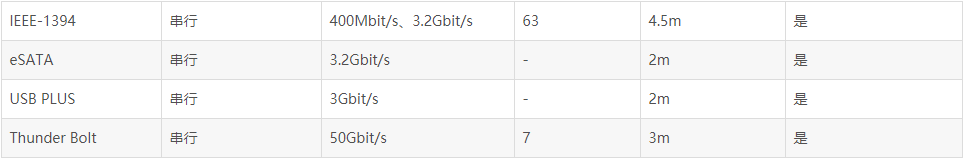

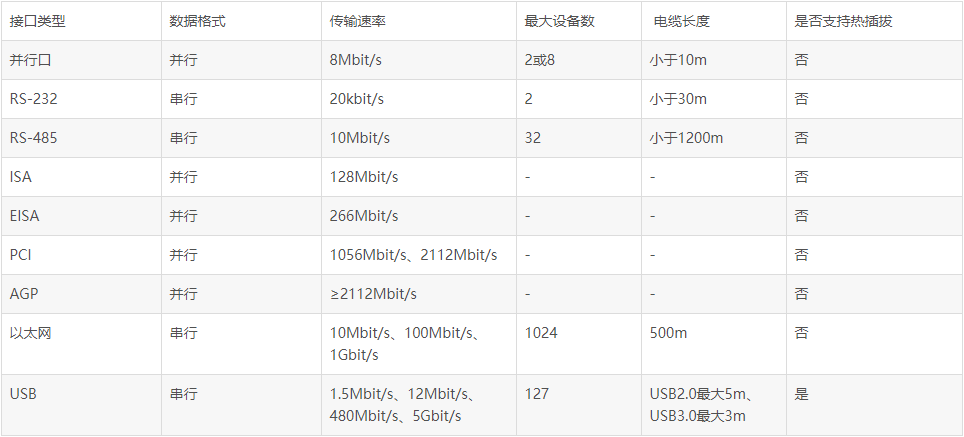

在幾年前，由于技術限制時鐘頻率比較低，串行傳輸速度慢于并行傳輸，兩者互有優劣。

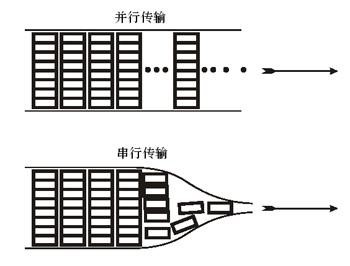

串行傳輸
優點：使用的數據線少，在遠距離通信中可以節約通信成本。
缺點：因為每次只能傳輸一位數據，所以傳輸速度比較低。
并行傳輸
優點：因為可以多位數據一起傳輸，所以傳輸速度很快。
缺點：內存有多少位，就要用多少數據線，所以需要大量的數據線，成本很高。
近年來隨著技術的發展，時鐘頻率越來越高，并行導線之間的相互干擾越來越嚴重。并行接口因為有多條并行且緊密的導線，但時鐘頻率提高的一定程度時，傳輸的數據已經無法恢復。而串口因為導線少，線間干擾容易控制，反而可以通過不斷提高時鐘頻率來提高傳輸速率。而且串行設備的成本往往高于并行設備，所以現在許多高速設備都采用串行方式
通訊原理
并行接口中的各位數據都是并行傳送的，通常是以8位或16位字節為單位進行數據傳輸。

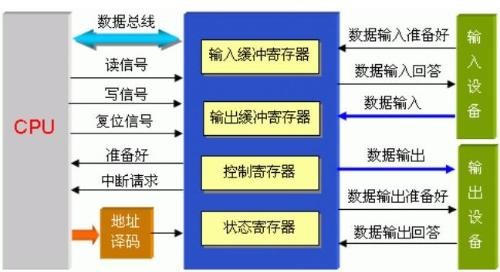

圖中的并行接口是一個雙通道的接口，能完成數據的輸入和輸出。其中，數據的輸入/輸出是由輸入/輸出緩沖器來實現的，狀態寄存器提供狀態信息供CPU查詢，控制寄存器接收來自CPU的各種控制命令。
針腳定義
并行接口不同的針腳對應著不同的含義，我們在接線的時候需要看清楚。
