一：什么是設備樹

設備樹(Device Tree)是一種描述硬件的數據結構，是結構化的語言，有點像C語言的結構體。在操作系統引導啟動階段進行設備初始化的時候，設備樹中描述硬件的信息被檢測到并傳遞給操作系統。

本文引用地址：//www.bsfkj.cn/emb/Column/7506.html

二：設備樹起源與意義

設備樹在2011年被引入到ARM Linux內核中，也就是在Linux內核3.x以后引入的，在內核3.x之前都是沒有設備樹的概念的，都是使用平臺文件來描述硬件的。它的引入主要是想解決ARM Linux內核代碼冗余的問題。

三：內核中與設備樹相關的文件

dts文件，Device Tree Source，是以ASCII文本形式來描述設備樹內容。

dtb文件是二進制格式，是編譯后終生成的二進制文件。

dtsi文件，類似于C語言頭文件。

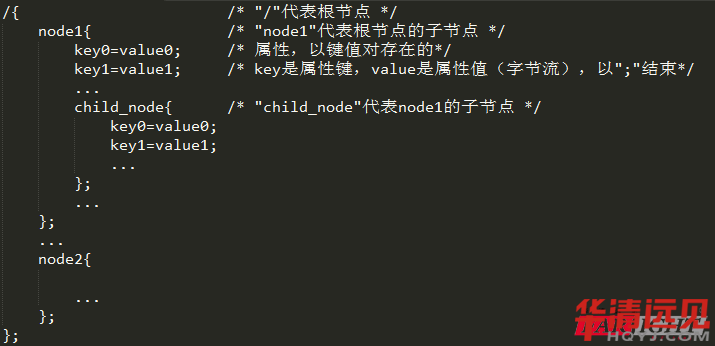

四：基本語法

1. 節點

節點名

語法： <name>[@<unit-address>]

名字的命名是由字符、數字、“-”等組成，長是31個字符，一般是設備類型命名，unit-address一般的是設備地址。

比如：

對于節點來說，有節點引用、合并節點內容、替換節點內容。

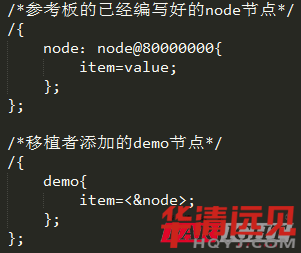

節點引用另一個節點：

demo節點的屬性item引用了節點的node的屬性值。

節點內容引用

有時候在一個節點中會引用到其他節點的屬性值，會使用到節點內容引用。

節點內容合并

有時候一個硬件設備的部分信息內容可能會有變化，這里可能會出現節點內容合并的概念。

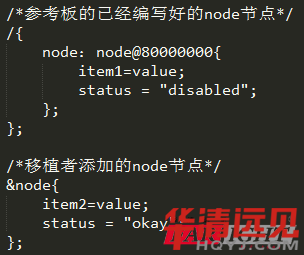

移植者在根節點中添加一個node節點，節點中的內容與上面的節點內容是不同，此時需要合并，合并完成結果如下：

節點內容替換

在根節點中有相同名字的子節點，此時會出現替換內容的概念。

內容替換完成后的結果如下：

節點查找

通過節點的compatible屬性值查找指定節點

通過節點名查找指定節點

通過節點路徑查找指定節點

2. 節點屬性分析

設備樹中常見的屬性有compatible、地址address、中斷interrupt、MAC地址、GPIO口、clock、power、regulator、等等。

compatible屬性

該屬性是用于匹配設備節點和設備驅動的。

在設備樹中compatible="davicom,dm9000";需要與驅動代碼中的.compatible匹配。

address屬性

#address-cells：描述子節點reg屬性值的地址表中首地址cell數量

#size-cells：描述子節點reg屬性值的地址表中地址長度cell數量

reg：描述地址表，I/O地址。

父節點#address-cells值為1，#size-cells值為1，則子節點中reg的值就是一個首地址加一個地址長度為一個單元。

ranges:有些設備是有片選的，所以需要描述片選和片選的偏移量，在地址說明的時候還要說明地址映射范圍。

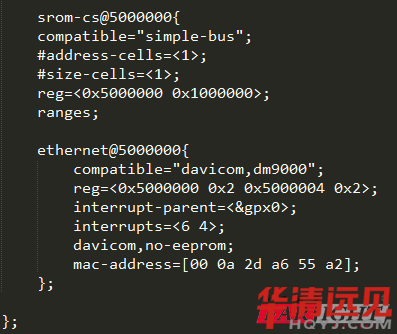

舉例說明，

片選0，偏移0，被映射到CPU地址空間的0x10100000~0x10110000中，地址長度為0x10000。

interrupt屬性

interrupt-parent 標識此設備節點屬于哪一個中斷控制器，如果沒有設置這個屬性，會自動依附父節點的;

interrupts 一個中斷標識符列表，表示每一個中斷輸出信號，引用中斷號及中斷觸發類型

#interrupt-cells 這是中斷控制器節點的屬性，用來標識這個控制器需要幾個單位做中斷描述符;

interrupt-controller 一個空屬性用來聲明這個node接收中斷信號;

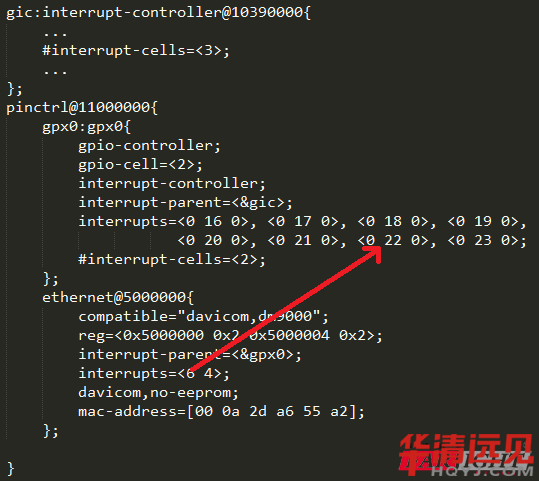

比如：父節點的#interrupt-cells的值是3，則子節點的interrupts一個cell有三個32bits整型值，<中斷域 中斷 觸發方式>

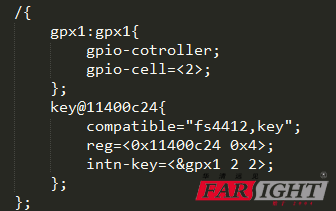

gpio屬性

gpio-controller：說明該節點描述的是一個gpio控制器

#gpio-cells：描述gpio使用節點的屬性一個cell的內容

屬性名=<&引用GPIO節點別名 GPIO標號 工作模式>;
