輕松學ARM系列之玩轉蜂鳴器

作者：熊老師,華清遠見教育科技集團講師。

今天我們來學習輕松學arm系列之玩轉蜂鳴器，基于arm的cortex_a8內核的三星S5PV210開發平臺。

那么我們來看一下如何學習使用pwm控制蜂鳴器?

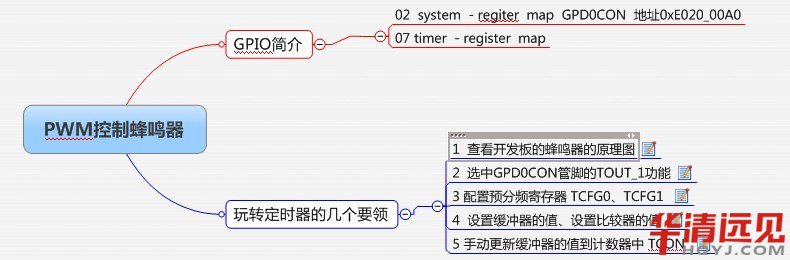

一、總體架構圖





搞定蜂鳴器之前需要我們對三星的GPIO簡介的相關章節有一定的了解，主要是timer 定時器。

二、玩轉定時器的幾個要領

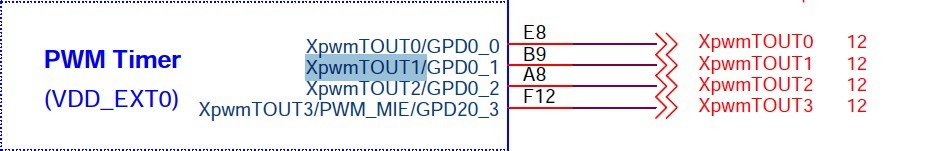

2.1 查看開發板上蜂鳴器的連接的原理圖

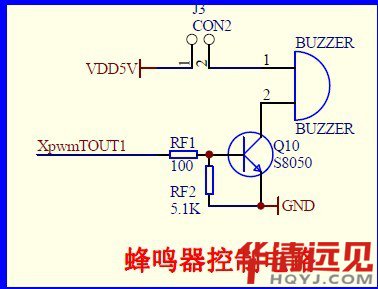

蜂鳴器對應的原理圖





核心板的對應的原理圖





2.2 選中GPD0CON配置寄存器的xpwmTOUT1功能





GPD0.GPD0CON = ((~(0xf 0))& GPD0CON)| (0x2 << 4);選為pwm輸出功能

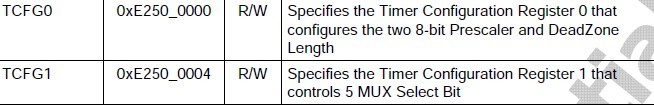

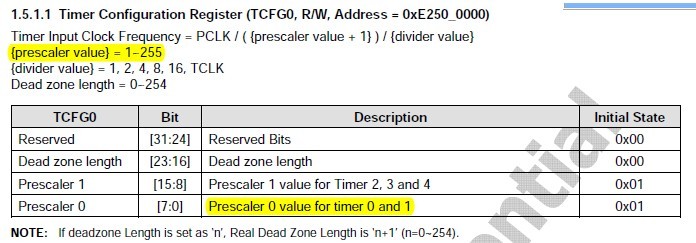

2.3 配置預分頻和分頻寄存器的配置









配置預分頻的值，TIMER.TCFG0 = (TIME.TCFG0 & (~0xff)) | 0xff ;

預分頻的值設置為255 + 1

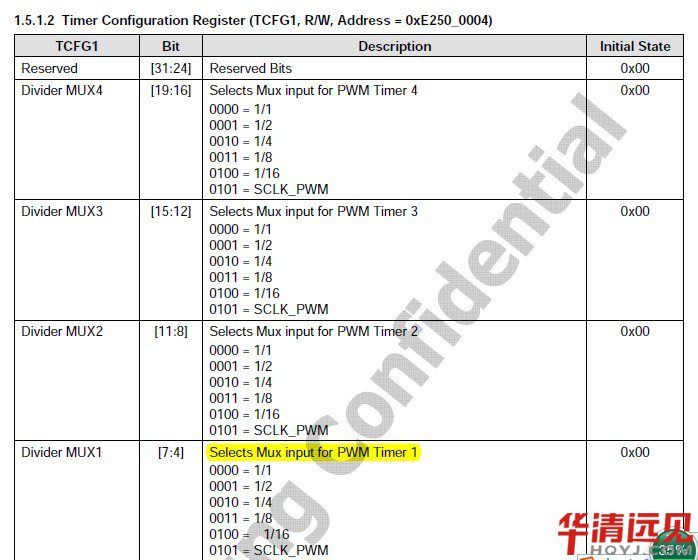

配置分頻的值為16分頻：

TIMR.TCFG1 = (TIME.TCFG1 & (~0xf0))| (0x4 << 4);

2.4 設置緩沖計數器的寄存器值和緩沖比較器的值

工作原理：計數器的值每隔一個時鐘周期，做減1操作，如果減到值與比較器的值相等那么進行高低電平的轉換，繼續遞減1，直到為0，那么翻轉，實現了一個完整的方波周期

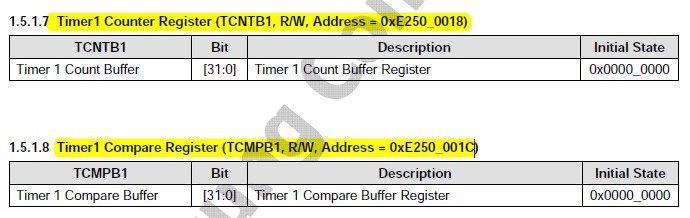

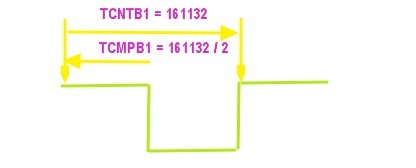

設置計數緩沖區寄存器值

TIME.TCNTB1 = XXX; 設置總周期，一個pwm

設置比較緩沖區寄存器值

TIME.TCMPB1 = XXX/2; 設置是占空比

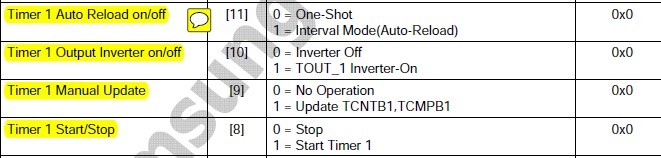

2.5 手動更新緩沖寄存器中的值到計數器中

設置pwm的步驟：

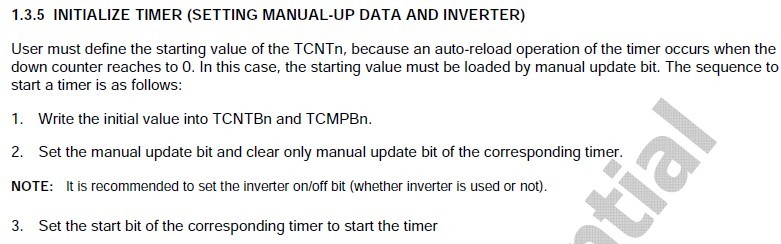

根據是1.3.15的第二步，先設置手動更新，在清除手動更新，啟動定時器

手動更新，使緩沖器中的值更新到計數器中，雙緩沖機制

TIME.TCON = TIME.TCON & (0x0e << 8) ; 0000 1110

清除手動更新位，啟動定時器。 0000 1101 0x0d

TIME.TCON = TIME.TCON & (0x0d << 8) ;
